Kiedy drabina pionowa
jest wymagana?
Kompletny przewodnik po przepisach budowlanych, normach BHP i warunkach technicznych — dla projektantów, inwestorów i zarządców budynków.
Podstawa prawna — które przepisy regulują obowiązek montażu?
W Polsce kwestię stałych drabin pionowych na budynkach regulują trzy filary prawne: przepisy budowlane, normy techniczne oraz prawo pracy (BHP). Każdy z nich nakłada odrębne obowiązki.
Głównym aktem prawnym jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.). To właśnie w tym rozporządzeniu — popularnie zwanym „Warunkami Technicznymi” lub „WT” — znajdziemy bezpośrednie wymogi dotyczące drabin pionowych stałych na budynkach.
W wyjątkowych przypadkach, uzasadnionych względami użytkowymi, jako dojście i przejście między różnymi poziomami mogą służyć drabiny lub klamry, trwale zamocowane do konstrukcji.
Szerokość drabin powinna wynosić co najmniej 0,5 m, a odstępy między szczeblami nie mogą być większe niż 0,3 m. Poczynając od wysokości 3 m nad poziomem podłogi, drabiny lub klamry powinny być zaopatrzone w urządzenia zabezpieczające przed upadkiem, takie jak obręcze ochronne, rozmieszczone w rozstawie nie większym niż 0,8 m.
Źródło: § 101 ust. 1–3 Rozp. MI w sprawie WT, Dz.U. 2002 nr 75 poz. 690
Kluczowy jest § 217 WT, który dotyczy bezpośrednio obowiązku zapewnienia wyjścia na dach: każdy budynek o dwóch lub więcej kondygnacjach nadziemnych musi posiadać stałe dojście do dachu — w postaci drabiny, schodów lub wyłazu dachowego dostępnego z klatki schodowej.
Kiedy konkretnie drabina pionowa jest wymagana?
Przepisy wskazują kilka sytuacji, w których montaż stałej drabiny pionowej (lub innego rozwiązania zapewniającego dostęp) jest obowiązkowy. Poniżej omówiono każdy przypadek.
-
Budynek o co najmniej 2 kondygnacjach nadziemnych (bez wyjątku) Każdy taki budynek musi mieć zapewnione stałe dojście na dach — drabiną lub schodami. Nie dotyczy domów jednorodzinnych w zabudowie jednorodzinnej, jeżeli spełnione są warunki WT dotyczące wyłazów dachowych.
-
Brak wewnętrznej klatki schodowej prowadzącej na dach Jeśli wewnątrz budynku nie ma wyłazu dachowego dostępnego z klatki schodowej ostatniej kondygnacji, jedyną alternatywą jest zewnętrzna drabina pionowa kotwiona do elewacji.
-
Urządzenia techniczne na dachu wymagające konserwacji Klimatyzatory, centrale wentylacyjne, maszty antenowe, panele fotowoltaiczne, urządzenia telekomunikacyjne — obecność choćby jednego urządzenia wymagającego przeglądu technicznego nakłada obowiązek zapewnienia bezpiecznego dojścia, niezależnie od liczby kondygnacji.
-
Budynki produkcyjne i magazynowe (PM) — druga droga ewakuacyjna Zgodnie z § 257 WT, w budynkach PM drabina ewakuacyjna może pełnić funkcję drugiej drogi ewakuacyjnej z wyższej kondygnacji — pod warunkiem, że liczba osób na tej kondygnacji nie przekracza 50 (lub 15 w strefie zagrożonej wybuchem).
-
Dostęp do maszyn i urządzeń wysokich w zakładach przemysłowych Prawo pracy i przepisy BHP (Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów BHP) wymagają zapewnienia bezpiecznego dostępu do każdego miejsca, gdzie mogą być prowadzone prace na wysokości powyżej 1 m. Drabina pionowa kotwiona do maszyny lub konstrukcji to najczęstsze rozwiązanie.

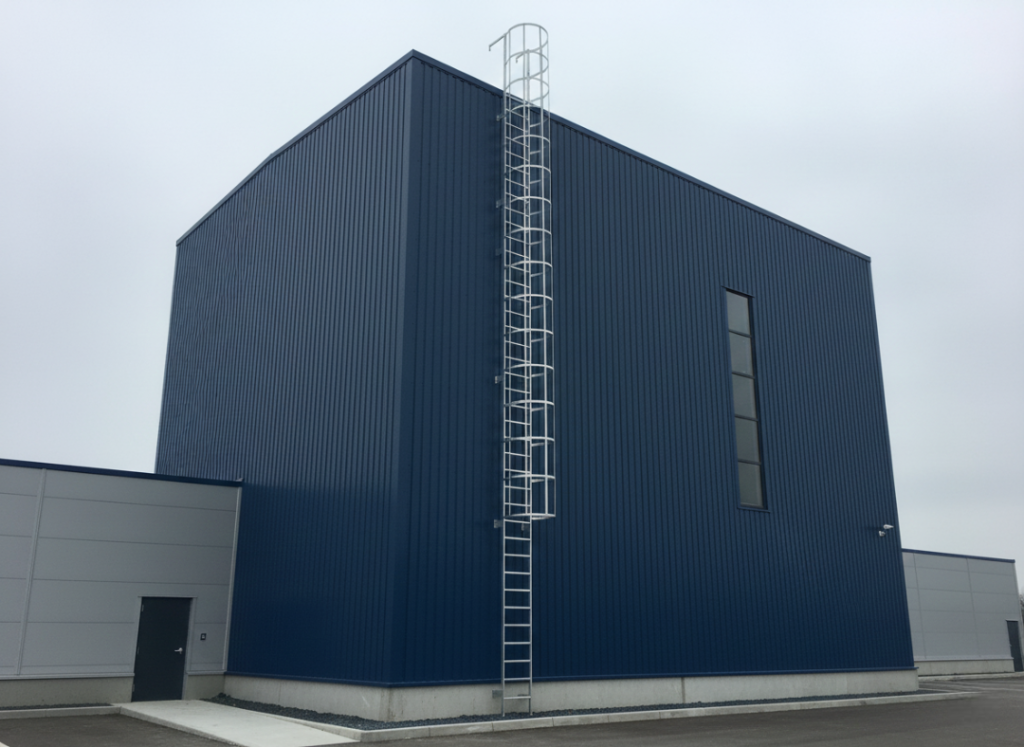

Drabina pionowa musi być zamontowana do budynku na stałe przy pomocy kotew, jeżeli budynek ma co najmniej dwie kondygnacje nadziemne i nie posiada wewnętrznego dojścia na dach.
— Rozporządzenie Ministra Infrastruktury, Dz.U. 2002 nr 75 poz. 690, z późn. zm.Wymiary techniczne i parametry wymagane przepisami
Warunki techniczne, jakim powinna odpowiadać drabina pionowa mocowana na stałe do budynku, są ściśle określone zarówno w rozporządzeniu WT, jak i w normach DIN i EN ISO. Niespełnienie któregokolwiek z wymogów może skutkować odmową odbioru przez nadzór budowlany lub inspekcję pracy.
| Parametr | Wymagana wartość | Podstawa |
|---|---|---|
| Minimalna szerokość drabiny (rozstaw podłużnic) | ≥ 500 mm | § 101 ust. 2 WT |
| Maksymalny odstęp między szczeblami | ≤ 300 mm | § 101 ust. 2 WT |
| Minimalna odległość drabiny od ściany | ≥ 150 mm | § 101 ust. 3 WT |
| Kosz ochronny — od jakiej wysokości wymagany | powyżej 3 m | § 101 ust. 2 WT |
| Minimalna średnica kosza ochronnego | 700 mm | WT + DIN 18799-1 |
| Maksymalna średnica kosza ochronnego | 800 mm | WT + DIN 18799-1 |
| Odległość obręczy od drabiny (najdalszy punkt) | 700 – 800 mm | § 101 ust. 3 WT |
| Maksymalny rozstaw obręczy w koszu ochronnym | ≤ 800 mm | § 101 ust. 2 WT |
| Rozstaw pionowych prętów w koszu | ≤ 300 mm | § 101 ust. 2 WT |
| Maksymalny rozstaw kotew mocujących drawinę do ściany | ≤ 2000 mm | WT + DIN 18799-1 |
| Podest spoczynkowy — od jakiej długości biegu wymagany | powyżej 10 m (wg DIN: co 6 m dla grupy A) |
WT + DIN 18799-1 |
| Maksymalna długość jednego ciągu bez podestu (użytkownicy wyszkoleni) | 10 m | DIN 18799-1 gr. B/C |
| Maksymalna długość jednego ciągu (użytkownicy bez doświadczenia) | 6 m | DIN 18799-1 gr. A |
┌──── attyka / krawędź dachu
│
↕ ≥1100mm ← drabina musi wystawać ponad dach
│
════════╪════════ poziom dachu
│
│ ⊙──⊙ │ ← obręcz ochronna (co max 800 mm)
│ [ ] │
│ ⊙──⊙ │ ← obręcz ochronna
│ [=] │ ← szczebel (co max 300 mm)
│ ⊙──⊙ │
│ [ ] │
───────── poziom 3 m → poniżej kosz ochronny wymagany ↑
│ [=] │
│ [ ] │ ← sekcja bez kosza (do 3 m)
│ [=] │
───────── poziom terenu
←500mm→ minimalna szerokość drabiny
←150mm→ min. odstęp od ściany
←700-800→ średnica kosza ochronnego
Normy techniczne — DIN, EN ISO i polskie przepisy BHP
Oprócz Rozporządzenia w sprawie Warunków Technicznych, producenci i montażyści drabin pionowych muszą stosować się do europejskich i niemieckich norm technicznych, które precyzują m.in. dopuszczalne długości ciągów, grupy użytkowników i wymagania materiałowe.
Drabiny mocowane na stałe do budynków
Drabiny pionowe z bocznymi podłużnicami do prac konserwacyjnych i porządkowych. Definiuje 2 grupy użytkowników (A — bez doświadczenia, B/C — wyszkoleni). Max ciąg: 6 m (gr. A) lub 10 m (gr. B/C).
Drabiny ewakuacyjne — ochrona p.poż.
Dotyczy drabin pełniących funkcję drogi ewakuacyjnej w przypadku pożaru. Wymaga szybkiej i bezpiecznej ewakuacji. Drabiny muszą posiadać kosz ochronny powyżej 3 m, stopień zejścia i poręcze przy wyjściu na dach.
Dostęp do maszyn i urządzeń
Drabiny pionowe mocowane do maszyn i urządzeń umożliwiające prace serwisowe. Dopuszczalna odległość między pałąkami ochronnymi w tej normie wynosi aż 1500 mm — łagodniejsza niż WT dla budynków.
Ocynkowanie ogniowe — wymagania
Norma materiałowa dla stalowych drabin zewnętrznych. Minimalna grubość powłoki cynkowej: 45 µm. Ocynkowanie ogniowe zapewnia ochronę antykorozyjną przez kilkadziesiąt lat bez konserwacji.
Drabina jako droga ewakuacyjna — kiedy wolno, kiedy nie wolno?
Drabina pionowa jako droga ewakuacyjna to szczególne zagadnienie. Przepisy WT dopuszczają jej stosowanie wyłącznie w określonych okolicznościach — a nie w każdym budynku i nie jako jedyne wyjście ewakuacyjne.
Kiedy drabina ewakuacyjna jest dopuszczona jako druga droga ewakuacyjna?
Zgodnie z § 257 WT, w budynkach produkcyjnych i magazynowych (PM) dopuszcza się stosowanie drabiny ewakuacyjnej jako drugiej drogi ewakuacyjnej z wyższej kondygnacji, prowadzącej na dach nad niższą kondygnacją lub na poziom terenu, jeżeli:
-
Liczba osób na wyższej kondygnacji ≤ 50 W standardowych budynkach PM bez pomieszczeń zagrożonych wybuchem.
-
Liczba osób ≤ 15 — w strefie zagrożonej wybuchem Zaostrzony limit dla budynków z pomieszczeniami kategorii zagrożenia wybuchem.
-
Zakłady pracy chronionej — przepis nie obowiązuje § 257 WT wprost wyłącza zastosowanie tego przepisu w zakładach pracy chronionej.
Gdzie i jak montować — wymagania lokalizacyjne i wykonawcze
Prawidłowy montaż stałej drabiny pionowej to nie tylko kwestia kotwienia do ściany — to przede wszystkim wybór właściwej lokalizacji, materiałów odpornych na korozję i systemu modułowego pozwalającego na dostosowanie do konkretnego obiektu.
Wymagania dotyczące miejsca montażu
Zapewnij dostęp do kominów i urządzeń dachowych
Drabina musi umożliwiać dotarcie do wszystkich miejsc wymagających regularnych przeglądów: kominów, urządzeń wentylacyjnych, anten, instalacji odgromowej, paneli PV.
Nie montować do płyt warstwowych
Płyta warstwowa nie jest elementem nośnym zdolnym przenieść obliczeniowe obciążenia drabiny i użytkowników. Drabina musi być kotwiona wyłącznie do słupów lub ścian żelbetowych / murowanych będących elementami konstrukcyjnymi.
Zastosuj kotwy dobrane do materiału ściany
Żelbet: kotwy chemiczne M16/M20. Beton komórkowy i cegła: kotwy rozporowe lub chemiczne o odpowiedniej klasie nośności. Zakotwienie co max 2000 mm zgodnie z WT.
Materiał drabiny — stal ocynkowana ogniowo
Zewnętrzna drabina narażona na warunki atmosferyczne musi być wykonana ze stali ocynkowanej ogniowo (min. 45 µm wg EN ISO 1461). Aluminium stosuje się tam, gdzie panuje wysoka wilgotność. Stal nierdzewna A2/A4 — w środowiskach agresywnych chemicznie.
Poręcze przy wyjściu na dach
Przepisy wymagają, aby przy zejściu z drabiny pionowej na powierzchnię dachu znajdowały się poręcze zabezpieczające przed upadkiem podczas przechodzenia z drabiny na dach.
Podsumowanie — najważniejsze zasady w pigułce
Stała drabina pionowa na budynku to nie opcja — to obowiązek wynikający wprost z Rozporządzenia w sprawie Warunków Technicznych. Poniżej zebraliśmy najważniejsze zasady, o których nie wolno zapomnieć.
| Pytanie | Odpowiedź |
|---|---|
| Kiedy wymagana drabina pionowa? | ≥ 2 kondygnacje nadziemne bez wewnętrznego dojścia na dach |
| Kiedy wymagany kosz ochronny? | Powyżej 3 m wysokości |
| Kiedy wymagany podest spoczynkowy? | Powyżej 10 m łącznej długości biegu (co 10 m) |
| Minimalna szerokość drabiny? | 500 mm |
| Max odstęp między szczeblami? | 300 mm |
| Do czego kotwić? | Tylko do elementów nośnych (żelbet, mur) — nie do płyt warstwowych |
| Wymagany materiał zewnętrzny? | Stal ocynkowana ogniowo min. 45 µm (EN ISO 1461) |
| Wymagany dokument po montażu? | Deklaracja Zgodności producenta + protokół odbioru |

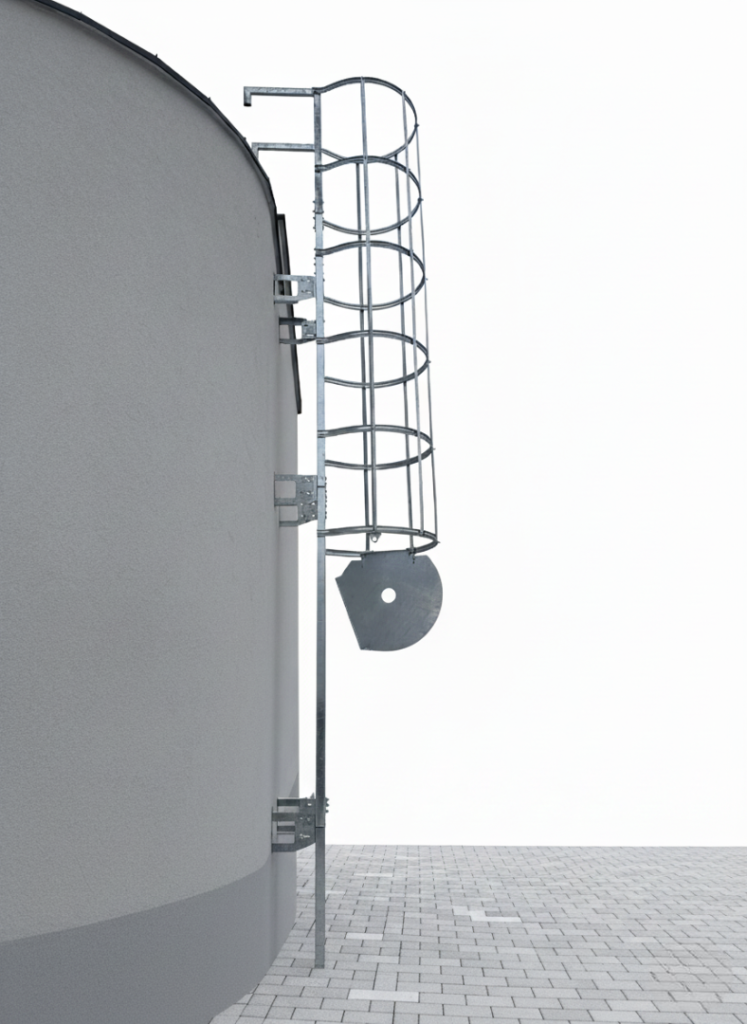

Ważna zmiana w 2024/2025: Coraz większy nacisk kładzie się na zabezpieczenie dolnych części drabin przed osobami postronnymi (dziećmi, włamywaczami). W nowych projektach często wymaga się stosowania zamykanych klap blokujących wejście na pierwszy szczebel.
Kalkulator wyceny
Wprowadź wymiary, aby otrzymać natychmiastową wycenę.
Aby drabina pionowa była zgodna z prawem i bezpieczna, musi spełniać bardzo konkretne parametry techniczne wynikające głównie z normy PN-EN ISO 14122-4.
Oto szczegółowe zestawienie wymiarów i konstrukcji:
1. Wymiary samej drabiny
- Szerokość użytkowa (między bocznicami): od 400 mm do 600 mm (polskie przepisy budowlane wymagają minimum 500 mm, więc należy trzymać się tej wyższej wartości).
- Odstęp między szczeblami: Stały na całej wysokości, w przedziale od 225 mm do 300 mm.
- Głębokość szczebla: Musi mieć co najmniej 20 mm (najczęściej stosuje się szczeble antypoślizgowe o profilu kwadratowym lub perforowanym).
- Odległość od ściany (prześwit): Minimum 150 mm (licząc od tyłu szczebla do elewacji), aby stopa mogła pewnie stanąć na stopniu.
2. Kosz ochronny (Obręcze)
Wymagany, gdy wysokość drabiny wynosi powyżej 3000 mm.
- Początek kosza: Pierwsza obręcz powinna znajdować się na wysokości między 2200 mm a 3000 mm nad poziomem startu.
- Średnica wewnętrzna kosza: Powinna wynosić od 700 mm do 800 mm.
- Pręty pionowe kosza: Muszą być rozstawione tak, aby odległość między nimi nie przekraczała 300 mm.
- Odległość obręczy: Nie powinna być większa niż 1500 mm od siebie.
3. Wyjście na dach (Górna część)
To najbardziej newralgiczny punkt pod względem bezpieczeństwa.
- Poręcze (pałąki): Bocznice drabiny muszą wystawać co najmniej 1100 mm powyżej krawędzi dachu, na który się wychodzi.
- Szerokość wyjścia: Prześwit w górnej części (pomiędzy barierkami wyjściowymi) powinien wynosić od 500 mm do 700 mm.
- Bramka samozamykająca: Zgodnie z normą, na górze drabiny powinna znajdować się bramka, która otwiera się do wewnątrz i automatycznie zamyka, zapobiegając przypadkowemu wejściu w otwór drabiny z poziomu dachu.
- Stopień spoczynkowy: Jeśli szczelina między drabiną a dachem jest większa niż 75 mm, należy zamontować progi lub stopnie przejściowe.
4. Podesty spoczynkowe (Przy wysokich drabinach)
Jeśli drabina jest bardzo wysoka, nie może być jednym ciągłym odcinkiem:
- Maksymalna wysokość jednego biegu: 6 metrów (według nowszych interpretacji normy ISO) lub 10 metrów (według starszych wytycznych). Najbezpieczniej stosować podest co 6 m.
- Konstrukcja: Kolejne biegi drabiny powinny być względem siebie przesunięte, a między nimi musi znajdować się podest.
